1 范围
本标准规定了煤矿降尘用喷嘴(以下简称喷嘴)的要求、试验方法、检验规则、标志、包装、运输和贮
存。
本标准适用于煤矿喷雾降尘用喷嘴。
2 引用标准
下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有
效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 192—81 普通螺纹 基本牙型
GB／T 193—81 普通螺纹 直径与螺距系列(直径1～600mm)
GB／T 196—81 普通螺纹 基本尺寸(直径1～600mm)
GB／T 197—81 普通螺纹 公差与配合(直径1～355mm)
GB／T 2516—81 普通螺纹偏差表(直径1～355mm)
GB／T 7306—87 用螺纹密封的管螺纹
GB／T 7307—87 非螺纹密封的管螺纹
GB／T 14437—93 产品质量计数一次监督抽样检验程序(适合于总体量较大的情形)
GB／T 15239—94 孤立批计数抽样检验程序及抽样表
GB／T 15482—1995 产品质量监督小总体计数一次抽样检验程序及抽样表
3 定义
本标准采用下列定义。
3．1 有效射程 effective jet distance
喷嘴水平喷雾时，沿雾流轴线方向，累积沉降水量占总沉降水量为50％的地点到喷口的水平距离。
3．2 水量分布规则度 water distribution regularity
雾流横截面上水量分布的规则程度，以水量分布均匀系数、平均水量对称度喷雾宽度对称度表示。
3．3 水量分布均匀系数 uniformity coefficient of water distribution
通过喷口中心垂直投影在雾流特定横截面上的点，在该截面上任一直线(二直线)的水量分布均匀程度。
3．4 平均水量对称度 symmetry degree
通过喷口中心垂直投影在雾流特定横截面上的点，在该截面上任一直线所划分的两部分的平均水量均匀
程度。
3．5 喷雾宽度对称度 symmetry degree of spraying width
通过喷口中心垂直投影在雾流特定横截面上的点，在该截面上任一直线与雾流边界相交的两点对投影点的距离的对称程度。
3．6 雾流边界 spraying border
在雾流横截面上，离喷口中心在该截面上的垂直投影点距离最远、水柱高度为最大水柱高度5％的各点的连线。
3．7 雾化粒度 size of atomized water droplet
水流雾化的程度，以面积平均直径表示。
3．8 条件雾化角 conditional atomized angle
离喷嘴500mm处作水雾中心线的垂线，此线与雾流边界的两交点与喷口中心相连所成的夹角。
4 喷嘴分类
喷嘴分类及适用压力范围如表1。
表1 喷嘴分类及适用压力表 MPa
5 技术要求
5．1 喷嘴应符合本标准的规定，并应按照经规定程序审批的图样和技术文件制造。
5．2 喷嘴应选用耐腐蚀、抗压强度不小于设计使用最高压力的1．5倍的材料制造。
压力范围
喷嘴类别 水 空气
压气喷嘴 0.1～0.6 0.1～0.6
声波喷嘴 0.1～0.6 0.1～0.6
高压喷嘴 8.0～15.0 －
普通喷嘴 0.2～8.0 －
磁化喷嘴 0.2～2.5 －
荷电喷嘴 0.2～2.5 －
5 技术要求
5．1 喷嘴应符合本标准的规定，并应按照经规定程序审批的图样和技术文件制造。
5．2 喷嘴应选用耐腐蚀、抗压强度不小于设计使用最高压力的1．5倍的材料制造。
5．3 喷嘴各零件应经检验合格后，方可装配。
5．4 产品表面不得有毛刺，内部不得有残留物。
5．5 喷嘴连接部位应不妨碍检验用接头(该接头若为普通螺纹，其基本牙型、直径和螺距、基本尺寸、公差与配合、偏差应分别符合GB／T 192、GB／T 193、GB／T 196、GB／T 197和GB／T 2516的规定，其中，内、外螺纹公差带分别选用6H和6g；若为非螺纹密封的管螺纹，其外螺纹公差等级应按GB／T 7307选用A级，内螺纹应符合GB 73的规定，若为用螺纹，密封的管螺纹，其螺纹应符合GB／T 7306的规定；若为快速接头，其尺寸应符合本标准附录A的规定)旋入或装入，且采取防漏水措施后，在设计使用最
高压力的1．5倍时应无漏水现象。

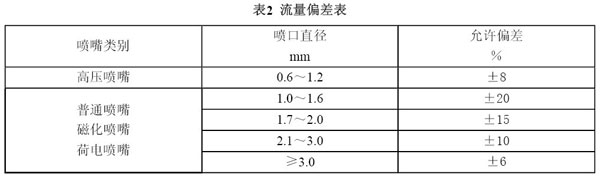

5．6 高压喷嘴、普通喷嘴、磁化喷嘴和荷电喷嘴的水流量，对相同压力下的标称水流量的允许偏差应符合表2的规定。其中，扇形喷嘴的喷口直径为与其喷口面积相等的、按投影计算的当量圆的直径。
