人们为了改善喷嘴的雾化质量,千方百计广收博采各种雾化技术的精华,综合应用到一些新型雾化喷嘴上,它们共同的特点是对液体进行多种或多次雾化,确实收到了很好效果。
因此,人们称之为组合式(联合式)雾化喷嘴(装置)。从目前所采用的一些喷嘴方案中可以归纳如下组合式气流雾化喷嘴:
1)部分高压和低压气流雾化组合式喷嘴,一般是在低压空气雾化喷嘴(烧嘴)基础上，在液体流路中加人少量高压雾化气,如图5.2,可以改善雾化质量,节约高压雾化气二
2)压力雾化(机械式)与气流(空气或蒸汽)雾化组合,即机械空气(蒸汽)雾化喷嘴。在燃气轮机上采用的低压空气与压力雾化喷嘴的组合,一般称为“组合式空气雾化装置”。
当然,通常所说的“机械空气(蒸汽)雾化喷嘴”,主要是工业炉上采用的高压气流与压力雾化的组合,另外工业燃气轮机上采用的空气助雾化喷嘴也可归属于机械空气雾化组合喷嘴
转杯式雾化喷嘴也是机械雾化与气流雾化的组合方式。
3)内、外混高压气流雾化喷嘴的组合,主要是采用具有一定压力的液体与气体进行预混,形成两相流,以高速喷出,并与外环腔高速旋转气流对高速喷出的两相流体发生撞击、剪切,再一次强化雾化,可以得到更细、更均匀的雾滴。

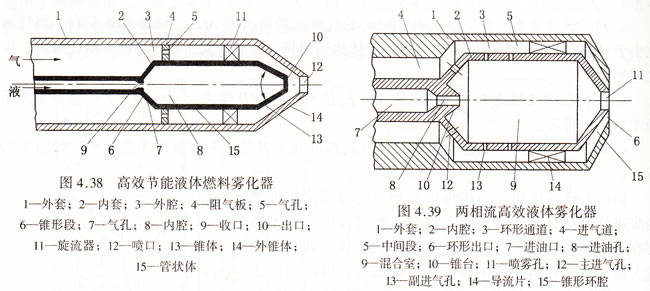

图4.38和图4.39分别给出了两种该种组合式喷嘴,示意图[它们共同的结构性能特点是:
a.首先是液体与气体射流以-定交角相互撞击,在混合室形成两相流。气液两相相互作用,实现第一次雾化(喷出时还有二次雾化作用)。此过程类似内混式喷嘴。
b,另一部分高压气流经环道中旋流器产生旋流,再经锥形收敛通道加速,对内喷口高速喷射的两相流进行撞击、剪切,可称为第三次雾化。外部高压气流雾化作用类似外混式
c、由于将高压气流分别多次与流体彼此作用,其能量利用率很高,对于高粘度液体也可获得良好雾化效果,SMD<50um,N>2。并且耗气量也较少。
d、图4.38与4.39所示方案也有些差别,主要是后者高压雾化气进人混合室时,还分为主、副进气射流,这种多股高速射流有利于液、气充分掺混。
上述雾化器已用于石化、冶金行业各种加热炉,建材行业窑炉,电力工业锅炉的油轮等。
