涂装前处理过程中喷嘴的选择排布及保养

    通常，在涂装前处理的低压清洗、高压清洗、转化成膜、水分烘干和冷却等过程中，需要选用不同类型的喷嘴与处理工序相适应。喷嘴选择合适与否会影响产品质量，
还会影响前处理材料的使用效果、用量、生产成本以及喷嘴的使用寿命，因此选择合适的喷嘴至关重要。

喷嘴的类型及特点
1．1清洗过程中的喷嘴涂装前处理过程中的脱脂、水洗工序多选择扇形喷嘴

    其中脱脂、自来水洗工序多选择标准椭圆孔的扇形喷嘴，纯水水洗工序多选择广角的偏离式扇形喷嘴。广角的偏离式扇形喷嘴的优点是在保证同样清洗效果的前提下可以节约用水。
    根据安装形式，常见的扇形喷嘴有两种类型，一种是夹扣式喷嘴(见图1)，多用于喷淋式的涂装前处理；一种是自带外螺纹的快拆式喷嘴(见图2)，多用于浸式的涂装前处理。这两种喷嘴的材质一般有不锈钢和聚丙烯两种，可以根据不同的使用环境加以选择。常用的为聚丙烯材料，具有价廉、耐温、耐腐蚀的优点。

图1

1．2转化膜过程的喷嘴
对于转化膜过程中的喷嘴，要求喷雾覆盖面必须连续而且完整，否则会由于工件局部表面无法成膜而导致腐蚀发生。应根据转化膜的类型来选择不同的喷嘴．铁系磷化
和铬酸盐钝化通常选择扇形喷嘴．而锌系磷化通常选择空心锥形喷嘴。

1．3槽液混合用喷嘴
为了提高槽液与工件表面的化学反应速度．同时也为了有效控制槽液温度和槽液的化学平衡．当磷化槽液中的磷酸盐接近过饱和状态时，需要采取措施避免槽液的沉淀．这时要使用混合喷射器喷嘴．它可以将泵体的能力提高5倍以上。

1．4 防止槽液窜液的喷嘴槽液的过喷淋是造成槽液窜液的原因。

解决槽液窜液的一个有效方法是在各工序问制造一个水式或空气式的蔽帘。空气喷嘴可以形成一道空气蔽帘．以避免薄雾在工序问的窜溢，用偏离式扇形雾化喷嘴形成一道水帘，同样可以避免薄雾在工序问的窜溢。

2 喷嘴型号的确定排布及计算

2．1喷嘴型号的确定确定喷嘴型号除了需要确定连接管径外，还要确定喷嘴的流量和压力．这是两项很重要的指标。

(1)喷嘴流量主要受喷淋压力和喷淋介质密度的影响
a．喷嘴流量与喷淋压力的关系：喷嘴流量随喷淋压力的变化而变化．两种喷淋压力下的流量通常存在以下关系：Q，，Q =p11~，P2“ ，其中：Q表示喷嘴流量，P表示喷淋压
力。
b．喷嘴流量与喷淋介质密度问的关系：通常喷嘴产品目录中的流量为水介质的流量，当采用其他液体为喷淋介质时，需要通过一个换算系数来确定喷嘴的实际流量．该
系数为1／p“ (p为喷淋介质的密度)。
(2)喷淋压力主要受喷雾角度和喷雾类型的影响在同等条件下，当喷雾形状一定时，喷淋压力随喷雾角度的增加而减少；当喷雾角度一定时，3种喷雾类型的喷淋压力从大到小依次为扇形空心锥形和实心锥形。

2．2喷嘴的排布及计算

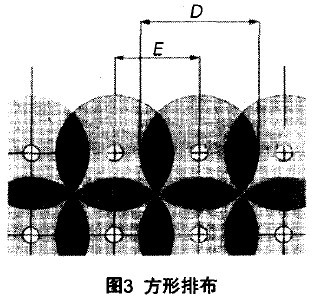

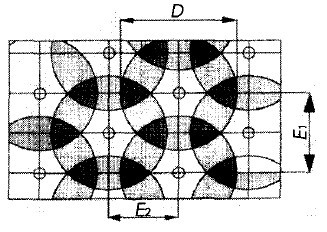

喷淋式涂装前处理的喷嘴排布通常有两种形式，一种为方形排布(见图3) 一种为偏移排布(见图4)。
